Peräkärrykatos, SketchUp-suunnitelma

"Hyvin suunniteltu on puoliksi tehty"!  Mallinnukseen hyvä työkalu on Googlen SketchUp.  Ohjelma on ilmaiseksi ladattavissa omaan koneeseen ja siellä on paljon muiden tekemiä komponentteja, joita voi käyttää niin ettei kaikkea tarvitse itse tehdä.

Peräkärrykatos

 Peräkärrykatos valmis.  Tai ehkä päätyyn tulee vielä pystylaudoitus koko matkalle.  Aluskate olisi pitänyt asentaa kattopellin alle, koska viileän yön jälkeen syntyy hikivettä pellinpintaan ja se kastelee paikkoja.  Toisaalta oletan, että kosteus poistuu suht nopeasti näin avoimessa rakenteessa.  Päädyn kolme lautaa ovat tukemassa reunimmaista "kattotuolia".  Muut yhdeksän kattotuolia on tuettu pystytolpilla.  Pystytolppia on kolme ja yksi tolppa tukee myös molemmin puolin vieressä olevaa kattotuolia.

 Katoksen teko alkoi poistamalla pintamaa lapion terän syvyydeltä.  Syvemmälle kaivoin kolme "ojaa", joihin tuli perustaa tukevoittamaan mm betoniputken pätkiä, harkkoja ja reunakiviä.

 Solumuovi toimii routaeristeenä ja sen päälle tuli sorakerros. Sorakerroksen päälle tuli kolmeen riviin betonilaatat noin metrin välein ja niiden päälle lankku.

 Lankkujen päälle tuli kakkosneloset kyljelleen.  Naulasin pattingit kiinni toisiinsa eli ne eivät ole kiinni alla olevassa lankussa.

 Kakkosneloset oli kotoisin eräältä siltatyömaalta ja olivat odottaneet uutta käyttöä parikymmentä vuotta.

 Tässä vaiheessa olisi pitänyt asentaa aluskate.  Ehkä joskus jos ei ole muuta tekemistä, niin voi kattopellit irrottaa ja korjata erhe!

 Ennen pellitystä oli hyvä tehdä katon välituet, kun pystyi seisomaan suorassa kattotuolien välissä.

 Välituen yläpään tuenta kiilapalalla pystytolpan viereiseen kattotuoliin.



Välipystytuet on yläpäästä saranoitu ja näin käännettävissä pois tieltä kesäaikaan, kun katolla ei ole lumikuormaa.  Kääntyvät pystytolpat vaativat alapäähän kiilapalat.

Lumikuormatesti oli heti ensimmäisenä talvena.  Parin päivän suojasääjakson aikana lumilaatta on liukunut alaspäin, mutta koska räystäs on matalalla, niin laatan reuna kierryttyään alaspäin liike on pysähtynyt tavoitettuaan lumen pinnan räystään alla.  Kuvassa maahan tukeutunut lumi on poistettu.

Tallinpäädyn katos

Lattian alusrakenteet ja seinään kiinnitys

 Yli puolet lattiasta valmis

 Vielä on ylimääräiset katkomatta.

 Lattia sai olla taivasalla talven yli.  Pitkä puutavara pilkistää sontaluukusta odottamassa seuraavaa kesää.

 Kuivuu polttopuu ilman kattoakin keväällä.  Katoksen runko odottaa kattotuoleja, jotka on jo valmiina puuliiterin uudella lattialla kokoon naputeltuina.

 Kattotuoleja piti jatkaa kakkosnelosen pätkillä.  Jatkokohtiin tuli vaneri molemmille kyljille (tässä vielä toinen puoli puuttuu).

 Pellit valmiina odottamassa ylösnostoa.

 Vanhoja peltejä piti osin jatkaa.

 Valmiilla katoksella on heti käyttöä!

Salaoja

 Salaoja päättyy pelto-ojaan.  Kuvassa näkyy tallin päätyyn tulevan katoksen perustuksia.

 Tallin edessä salaojaputki on peitetty saralla.

Tässä on kaivanto täytetty kokonaan nurkalle asti.  Puuliiterin edusta jäi odottamaan lopullista täyttöä pariksi vuodeksi.

Puuliiterin lattia

Puuliiterin lattia oli lahonnut ja osittain hävinnyt kokonaan.  Muistona vanhasta on takanurkassa näkyvä hirrenpätkä.  Jäljellä ollut puutavara paloi saunan pesässä ja maaainesta kärräsin kasvimaalle.

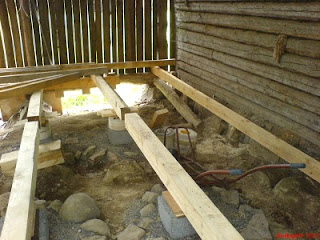

Lattiaparrujen tuet tein kevytsoraharkoista ja loppuun ajetuista hiomakivistä.

Parrujen päälle tuli kakkosnelonen kyljelleen.  Pattingin päälle tuli laudat pienin ilmaraoin.

Parrut yhdistetty laudoilla molemmin kyljin.

Liiterin tuuletus toimii sekä seinien että alapohjan kautta.

Valmis lattia.  Oviaukon kohdalla lautojen päät piti vielä katkaista seinälinjan mukaan (eli vinoon).

Tein lattiaan kissaa varten luukun katkaisemalla kaksi lautaa, jotka yhdistin vanerin paloilla ja saranoin lattiaan kiinni.

Puuliiterin rungon nosto, siirto ja nurkkien tuenta

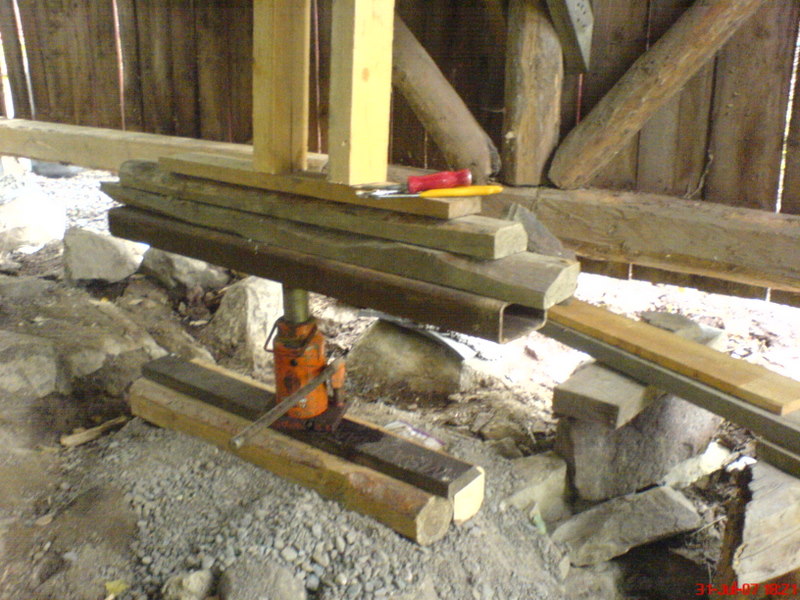

 Päädyn tunkki oli hieman seinälinjan sisäpuolella

 Koko liiteripääty oli aikojen kuluessa siirtynyt puolisen metriä .  Sain korjattua sitä parikymmentä senttiä vetämällä taljalla ulkonurkkaa.  Kuvassa näkyy vetoköysi.  Samoin kuvassa näkyy nurkalle tehty kivipesän paikka ja soralla peitetty salaojaputki.  Kivipesän ympärillä on solumuovi estämässä kivien välien tukkeutuminen.

 Seinille piti tehdä vahvistuksia jakamaan rasitusta

 Nurkkakivien päälle tuli pieni valu.

Vajan uusi pintalaudoitus

 Vajan sisälle on tehty myös uusi lattia.  Kellarin valetun katon ja uuden lautalattian väliin tuli sahanpurua ja kutterinlastua

Vaja kellarin päällä

Uudistin vajan lisäämällä pintalaudoituksen vanhan päälle.  Väliin tuli vanerisoiro varmistamaan rakenteen tukevuuden.  Vanhat pintalaudat olivat osin halkeilleet ja vääntyilleet.

Kellarin eteisen välikatto

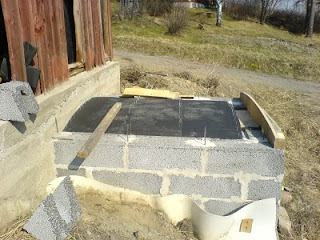

 Tässä vielä pari kuvaa välikaton teosta.  Tein katosta holvimaisen ja alapuoliset formulaudat saivat jäädä valun alle.

Seinien ja katon vahvistaminen

Harkot toimivat formun painona ennenkuin pääsivät varsinaiseen tehtäväänsä.

 Kellarin katto vahvistettiin myös lisävalulla.
